落ふた式Ｕ形側溝

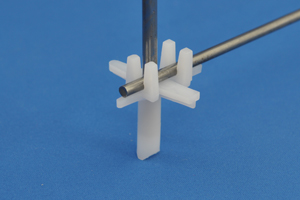

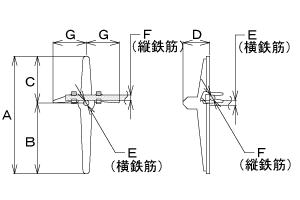

【ＪＩＳ　１種本体用】

　　
商品番号 商品名 使　用 A B C D 横鉄筋 縦鉄筋 G 箱入数 袋入数 使用原料 荷姿略称
製品厚 E F
13624 JIS１種用　250〜300B-20 40 38 20 18 20 4 4 20 6,000 1,000 高密度ＰＥ 中
13625 JIS１種用　250〜300B-30 40 38 20 18 30 4 4 20 6,000 1,000 高密度ＰＥ 中
11993 JIS１種用　300C〜400-20 40 38 20 18 20 5 4 20 6,000 1,000 高密度ＰＥ 中
11990 JIS１種用　300C〜400-30 40 38 20 18 30 5 4 20 6,000 1,000 高密度ＰＥ 中
12021 JIS１種用　500A-20 45 43 25 18 20 5 4 20 6,000 1,000 高密度ＰＥ 中
12023 JIS１種用　500A-30 45 43 25 18 30 5 4 20 6,000 1,000 高密度ＰＥ 中
11962 JIS１種用　500B-20 45 43 25 18 20 6 4 20 4,800 800 高密度ＰＥ 中
12029 JIS１種用　500B-30 45 43 25 18 30 6 4 20 4,800 800 高密度ＰＥ 中
※上記表は標準寸法を示します。下記のサイズへ変更可能です。
C寸法
250〜400 15 18
500A・B 15 18 20
E寸法  G寸法
500B 6 20
D6 25

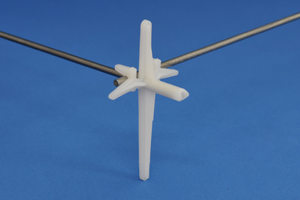

【ＪＩＳ　１種蓋用】

　　

商品番号 商品名 使用製品厚 A B C D 横鉄筋 縦鉄筋 G 箱入数 袋入数 使用原料 荷姿略称
T T1 E F
11519 JIS 1種蓋用250 4×4−90−20 90 55 88 53 35 20 4 4 25 4,500 450 高密度PE 手掛160
11520 JIS 1種蓋用250 4×4−90−30 90 55 88 53 35 30 4 4 25 4,000 400 高密度PE 手掛160
11522 JIS 1種蓋用300 4×4−95−20 95 55 92 57 35 20 4 4 25 4,500 450 高密度PE 手掛160
11523 JIS 1種蓋用300 4×4−95−30 95 55 92 57 35 30 4 4 25 4,000 400 高密度PE 手掛160
11525 JIS 1種蓋用400 4×4−110−20 110 65 107 62 45 20 4 4 25 3,400 340 高密度PE 手掛160
11526 JIS 1種蓋用400 4×4−110−30 110 65 107 62 45 30 4 4 25 3,400 340 高密度PE 手掛160
11528 JIS 1種蓋用500 4×4−125−20 125 75 122 72 50 20 4 4 25 3,000 300 高密度PE 手掛160
11529 JIS 1種蓋用500 4×4−125−30 125 75 122 72 50 30 4 4 25 3,000 300 高密度PE 手掛160

※上記表は標準寸法を示し、下記のサイズへ変更可能です。
D寸法 15 20 30 45
G寸法 25 30 35 40 45 50
※Ｄ寸法15･20･30、Ｇ寸法25を条件にＣ寸法40・55が可能です。

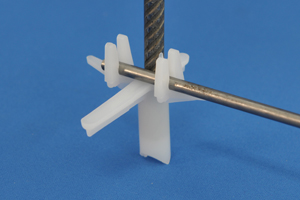

【ＪＩＳ　３種本体用】

　　

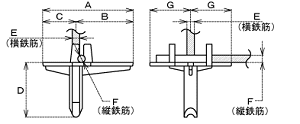

商品番号 商品名 使用製品厚 A B C D 横鉄筋E 縦鉄筋F G 箱入数 袋入数 使用原料 荷姿略称
12048 JIS 3種用 250−20 45 43 25 18 20 5 4 20 6,000 1,000 高密度PE 中
11991 JIS 3種用 250−30 45 43 25 18 30 5 4 20 6,000 1,000 高密度PE 中
13628 JIS 3種用 300A−20 50 48 30 18 20 5 4 20 6,000 1,000 高密度PE 中
13629 JIS 3種用 300A−30 50 48 30 18 30 5 4 20 6,000 1,000 高密度PE 中
13630 JIS 3種用 300B・C−20 50 48 30 18 20 D6 4 25 4,800 800 高密度PE 中
13631 JIS 3種用 300B・C−30 50 48 30 18 30 D6 4 25 4,800 800 高密度PE 中
12036 JIS 3種用 400−20 55 53 35 18 20 D6 4 25 4,800 800 高密度PE 中
12347 JIS 3種用 400−30 55 53 35 18 30 D6 4 25 4,800 800 高密度PE 中
12040 JIS 3種用 500−20 60 58 38 20 20 D6 4 25 4,800 800 高密度PE 中
11975 JIS 3種用 500−30 60 58 38 20 30 D6 4 25 4,800 800 高密度PE 中
※上記表は標準寸法を示し、C寸法は下記の組み合わせが出来ます。
C寸法 18 20

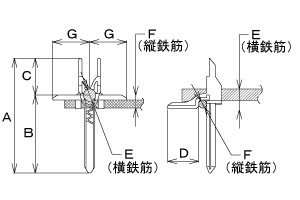

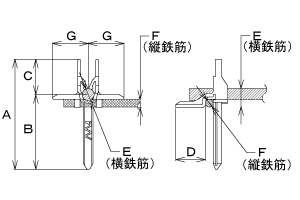

【ＪＩＳ　３種蓋用　平打用】




商品番号 商品名 使用
製品厚		 A B C D 横鉄筋E 縦鉄筋F G 箱入数 袋入数 使用原料 荷姿略称

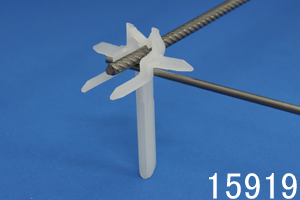

15919 JIS 3種蓋用250 SKD6×4−90 90 83 68 15 30 D6 4 30 3,000 300 PP 手掛160

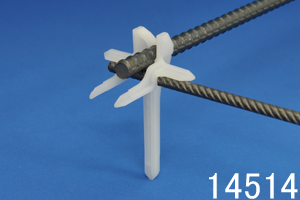

14514 JIS 3種蓋用300 SK10×6−95 95 88 73 15 30 D10 6・D6 30 2,500 250 PP 手掛160
14509 JIS 3種蓋用400 SK10×6−110 110 103 88 15 30 D10 6・D6 30 2,100 210 PP 手掛160
14657 JIS 3種蓋用500 SK10×6−125 125 118 103 15 30 D10 6・D6 30 1,800 180 PP 手掛160
※上記表は標準寸法を示し、D、G寸法は下記の組み合わせが出来ます。
D寸法
250 15 20 25 30
300〜500 20 25 28 30 35
G寸法
250 22 25 30 35 40
300〜500 25 28 30 35 40 45 50

【ＪＩＳ　３種蓋用　縦打用】




商品番号 商品名　 使用
製品厚		 A B C D 横鉄筋E 縦鉄筋F G 箱入数 袋入数 使用原料 荷姿略称

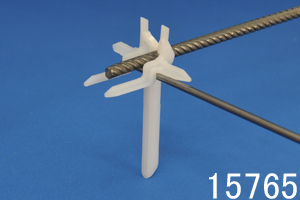

15765 JIS 3種蓋用　250 SK D6×4-90 90 88 68 20 30 D6 4 30 3,000 300 ＰＰ 手掛160
14573 JIS 3種蓋用　300 SK 10×6-93 95 93 73 20 30 D10 6・D6 30 2,200 220 ＰＰ 手掛160
14447 JIS 3種蓋用　300 SK 10×6-94 95 93 68 25 30 D10 6・D6 30 2,200 220 ＰＰ 手掛160
14441 JIS 3種蓋用　300 SK 10×6-95 95 93 63 30 30 D10 6・D6 30 2,200 220 ＰＰ 手掛160
14878 JIS 3種蓋用　400 SK 10×6-108 110 108 88 20 30 D10 6・D6 30 2,000 200 ＰＰ 手掛160
14597 JIS 3種蓋用　400 SK 10×6-109 110 108 83 25 30 D10 6・D6 30 2,000 200 ＰＰ 手掛160
14521 JIS 3種蓋用　400 SK 10×6-110 110 108 78 30 30 D10 6・D6 30 2,000 200 ＰＰ 手掛160
14685 JIS 3種蓋用　500 SK 10×6-123 125 123 103 20 30 D10 6・D6 30 1,700 170 ＰＰ 手掛160
14598 JIS 3種蓋用　500 SK 10×6-124 125 123 98 25 30 D10 6・D6 30 1,600 160 ＰＰ 手掛160

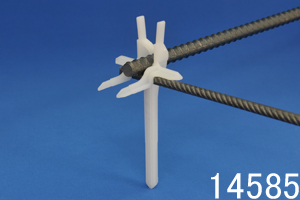

14585 JIS 3種蓋用　500 SK 10×6-125 125 123 93 30 30 D10 6・D6 30 1,600 160 ＰＰ 手掛160
※上記表は標準寸法を示し、C、D、G寸法は下記の組み合わせが出来ます。
C寸法
250 15 20 25 30
D寸法
250 15 20 25 30
300〜500 20 25 28 30 35
G寸法
250 22 25 30 35 40
300〜500 25 30 35 40 45 50

【ＪＩＳ　３種本体底版Ｗ配筋用】

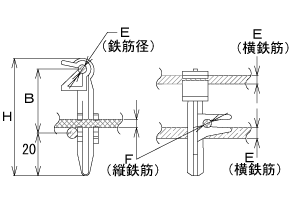

横筋×縦筋用

　　

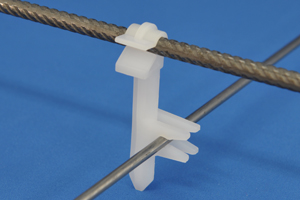

商品番号 商品名 使用製品厚 B E F H 箱入数 袋入数 使用原料 荷姿略称
13615 底版W用 250 65 25 5 4 50 6,000 1,000 高密度PE 中
13840 底版W用 300A 新型 70 30 5 4 56 6,000 1,000 高密度PE 中
13872 底版W用 300B・400A 兼用 新型 70 30 D6 4 57 6,000 1,000 高密度PE 中
13873 底版W用 300C・400B・500A 兼用 新型 80 40 D6 4 67 6,000 600 高密度PE 手掛160
13874 底版W用 500B 新型 90 50 D6 4 77 4,800 800 高密度PE 中

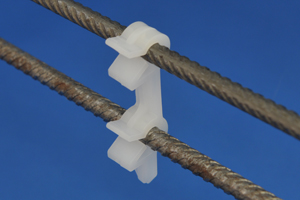

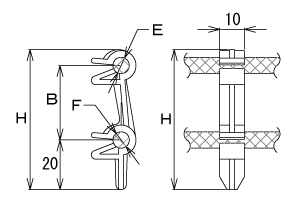

横筋×横筋用

　　
商品番号 商品名　 使用製品厚 中間B E F 全長H 箱入数 袋入数 使用原料 荷姿略称
14172 横底版Ｗ用300A 70 30 5 5 56.4 7,200 1,200 高密度ＰＥ 中
14220 横底版Ｗ用300B・400A 70 30 D6 D6 56.4 7,200 1,200 高密度ＰＥ 中
