鉄筋コンクリート溝蓋用　チューリップ型

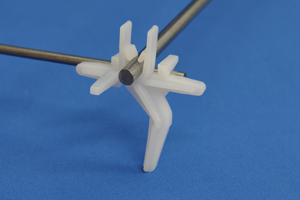

【６×４】

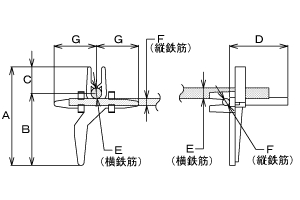

　　　【形状：Ａ】

商品番号 商品名 A B C D 横鉄筋E 縦鉄筋F G 箱入数 袋入数 形状 使用原料 荷姿略称
10847 ﾁｭｰﾘｯﾌﾟ 6×4−50 47 32 15 24 6 4 24 4,500 500 A 高密度PE 中
10848 ﾁｭｰﾘｯﾌﾟ 6×4−55 51 36 15 25 6 4 24 4,500 500 A 高密度PE 中
10849 ﾁｭｰﾘｯﾌﾟ 6×4−60 56 41 15 25 6 4 24 4,500 500 A 高密度PE 中
10850 ﾁｭｰﾘｯﾌﾟ 6×4−70 66 51 15 25 6 4 24 3,500 500 A 高密度PE 中
10851 ﾁｭｰﾘｯﾌﾟ 6×4−80 76 61 15 25 6 4 24 3,000 500 A 高密度PE 中
10852 ﾁｭｰﾘｯﾌﾟ 6×4−90 86 71 15 25 6 4 24 2,500 500 A 高密度PE 中
10853 ﾁｭｰﾘｯﾌﾟ 6×4−95 93 78 15 25 6 4 24 2,500 500 A 高密度PE 中

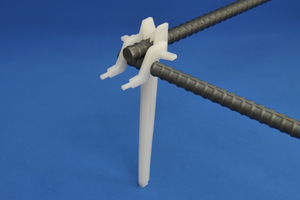

【Ｄ１３×Ｄ１３】

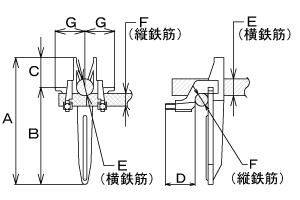

　　【形状：Ｂ】

商品番号 商品名 A B C D 横鉄筋E 縦鉄筋F G 箱入数 形状 使用原料 荷姿略称
11017 ﾁｭｰﾘｯﾌﾟ 13×13−165 163 143 20 30 D13 D13 30 700 B 高密度PE 中
11018 ﾁｭｰﾘｯﾌﾟ 13×13−170 168 148 20 30 D13 D13 30 700 B 高密度PE 中
11019 ﾁｭｰﾘｯﾌﾟ 13×13−175 173 153 20 30 D13 D13 30 700 B 高密度PE 中
11020 ﾁｭｰﾘｯﾌﾟ 13×13−180 178 158 20 30 D13 D13 30 700 B 高密度PE 中
上記は標準寸法を示します。全サイズ共通で下記サイズが選べます。
C寸法 20 25 30 35
D寸法 25 30

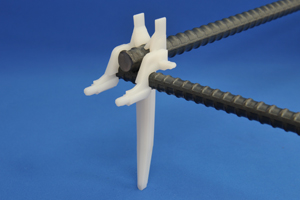

【Ｄ１６×Ｄ１３】
　　【形状：Ｂ】

商品番号 商品名 A B C D 横鉄筋E 縦鉄筋F G 箱入数 袋入数 形状 使用原料 荷姿略称
11666 ﾁｭｰﾘｯﾌﾟ 16×13−120 118 93 25 30 D16 D13 30 900 ﾊﾞﾗ B 高密度PE 手掛160
11629 ﾁｭｰﾘｯﾌﾟ 16×13−125 123 98 25 30 D16 D13 30 900 ﾊﾞﾗ B 高密度PE 手掛160
11630 ﾁｭｰﾘｯﾌﾟ 16×13−130 128 98 30 30 D16 D13 30 900 ﾊﾞﾗ B 高密度PE 手掛160
11631 ﾁｭｰﾘｯﾌﾟ 16×13−150 148 118 30 30 D16 D13 30 900 ﾊﾞﾗ B 高密度PE 手掛160
11632 ﾁｭｰﾘｯﾌﾟ 16×13−160 158 128 30 30 D16 D13 30 800 ﾊﾞﾗ B 高密度PE 手掛160
11764 ﾁｭｰﾘｯﾌﾟ 16×13−170 168 138 30 30 D16 D13 30 700 ﾊﾞﾗ B 高密度PE 手掛160
11633 ﾁｭｰﾘｯﾌﾟ 16×13−180 178 148 30 30 D16 D13 30 700 ﾊﾞﾗ B 高密度PE 手掛160
上記は標準寸法を示します。全サイズ共通で下記サイズが選べます。
B寸法 80 83 88 93 98 103 108 118 123 128 133 138 143 148 153 158
C寸法 20 25 30 35
D寸法 20 25 30
G寸法 30 40

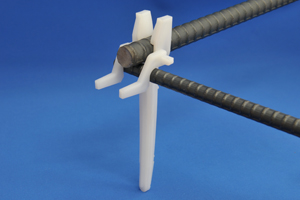

【Ｄ１９×Ｄ１３】
　　【形状：Ｂ】
商品番号 商品名 A B C D 横鉄筋E 縦鉄筋F G 箱入数 袋入数 形状 使用原料 荷姿略称
13023 ﾁｭｰﾘｯﾌﾟ 19×13−150 148 118 30 30 D19 D13 30 未定 ﾊﾞﾗ B 高密度ＰＥ 手掛160
16000 ﾁｭｰﾘｯﾌﾟ 19×13−155 153 123 30 30 D19 D13 30 未定 ﾊﾞﾗ B 高密度ＰＥ 手掛160
16001 ﾁｭｰﾘｯﾌﾟ 19×13−165 163 133 30 30 D19 D13 30 未定 ﾊﾞﾗ B 高密度ＰＥ 手掛160
12746 ﾁｭｰﾘｯﾌﾟ 19×13−170 168 138 30 30 D19 D13 30 500 ﾊﾞﾗ B 高密度ＰＥ 中
16002 ﾁｭｰﾘｯﾌﾟ 19×13−175 173 143 30 30 D19 D13 30 - ﾊﾞﾗ B 高密度ＰＥ -
16003 ﾁｭｰﾘｯﾌﾟ 19×13−180 178 148 30 30 D19 D13 30 - ﾊﾞﾗ B 高密度ＰＥ -
16004 ﾁｭｰﾘｯﾌﾟ 19×13−185 183 153 30 30 D19 D13 30 - ﾊﾞﾗ B 高密度ＰＥ -
16005 ﾁｭｰﾘｯﾌﾟ 19×13−190 188 158 30 30 D19 D13 30 - ﾊﾞﾗ B 高密度ＰＥ -
16006 ﾁｭｰﾘｯﾌﾟ 19×13−195 193 163 30 30 D19 D13 30 - ﾊﾞﾗ B 高密度ＰＥ -
16007 ﾁｭｰﾘｯﾌﾟ 19×13−200 198 168 30 30 D19 D13 30 - ﾊﾞﾗ B 高密度ＰＥ -
