上ふた式Ｕ形側溝

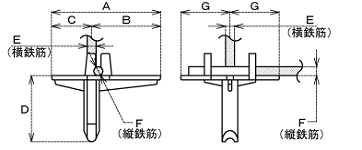

【本体用（Ｔ型）】

　　

商品番号 商品名 使用製品厚 A B C D 横鉄筋E 縦鉄筋F G 箱入数 袋入数 使用原料 荷姿略称
12469 T型 150−20 30 28 16 12 20 2.6 2.6 15 15,000 2,500 高密度PE 中
12470 T型 150−25 30 28 16 12 25 2.6 2.6 15 15,000 2,500 高密度PE 中
12471 T型 150−30 30 28 16 12 30 2.6 2.6 15 15,000 2,500 高密度PE 中
12472 T型 180−20 35 34 22 12 20 3.2 2.6 15 14,000 2,000 高密度PE 中
12473 T型 180−25 35 34 22 12 25 3.2 2.6 15 14,000 2,000 高密度PE 中
12474 T型 180−30 35 34 22 12 30 3.2 2.6 15 14,000 2,000 高密度PE 中
10283 T型 240−20 45 43 28 15 20 3.2 3.2 22 12,000 1,200 高密度PE 手掛160
17005 T型 240−20 E4ﾐﾘ用 45 43 28 15 20 4 3.2 22 9,500 950 高密度PE 手掛160
12447 T型 240−25 45 43 28 15 25 3.2 3.2 22 10,000 1,000 高密度PE 手掛160
16983 T型 240−25 E4ﾐﾘ用 45 43 28 15 25 4 3.2 22 9,500 950 高密度PE 手掛160
10284 T型 240−30 45 43 28 15 30 3.2 3.2 22 10,000 1,000 高密度PE 手掛160
17006 T型 240−30 E4ﾐﾘ用 45 43 28 15 30 4 3.2 22 9,500 950 高密度PE 手掛160
12475 T型 300/360−20 兼用 50 49 31 18 20 4 3.2・4 22 9,500 950 高密度PE 手掛160
12448 T型 300/360−25 兼用 50 49 31 18 25 4 3.2・4 22 9,500 950 高密度PE 手掛160
12453 T型 300/360−30 兼用 50 49 31 18 30 4 3.2・4 22 9,500 950 高密度PE 手掛160
12719 T型 450−20 55 52 34 18 20 5 4 24 8,000 800 高密度PE 手掛160
12449 T型 450−25 55 52 34 18 25 5 4 24 7,000 700 高密度PE 手掛160
12710 T型 450−30 55 52 34 18 30 5 4 24 7,000 700 高密度PE 手掛160
10291 T型 600−20 70 67 46 21 20 6・D6 6・D6 22 3,600 600 高密度PE 中
12450 T型 600−25 70 67 46 21 25 6・D6 6・D6 22 3,600 600 高密度PE 中
10292 T型 600−30 70 67 46 21 30 6・D6 6・D6 22 3,600 600 高密度PE 中

【１種蓋用】

 形状：Ａ 形状：Ｂ  形状：Ｃ



商品番号 商品名 使用 A B C D 横鉄筋 縦鉄筋 G 形状 箱入数 袋入数 使用原料 荷姿略称
製品厚 E F
12477 １種蓋150-20 30 28 16 12 20 2.6 2.6 15 A 15,000 2,500 高密度ＰＥ 中
12478 １種蓋150-25 30 28 16 12 25 2.6 2.6 15 A 15,000 2,500 高密度ＰＥ 中
12479 １種蓋150-30 30 28 16 12 30 2.6 2.6 15 A 15,000 2,500 高密度ＰＥ 中
12480 １種蓋180-20 35 34 22 12 20 2.6 2.6 15 A 14,000 2,000 高密度ＰＥ 中
12481 １種蓋180-25 35 34 22 12 25 2.6 2.6 15 A 14,000 2,000 高密度ＰＥ 中
12482 １種蓋180-30 35 34 22 12 30 2.6 2.6 18 A 12,000 2,000 高密度ＰＥ 中
12462 １種蓋240-33 40 37 26 11 33 3.2 3.2 20 B 7,200 1,200 高密度ＰＥ 中
12463 １種蓋300-33 50 48 37 11 33 4 3.2 20 B 6,600 1,100 高密度ＰＥ 中
12483 １種蓋360-33 55 53 42 11 33 5 3.2 20 B 6,000 1,000 高密度ＰＥ 中
12465 １種蓋450-33 60 56 41 15 33 6・D6 4 24 C 4,000 500 高密度ＰＥ 中
12466 １種蓋600-33 65 62 47 15 33 6・D6 4 24 C 3,500 500 高密度ＰＥ 中

240・300のみ下記寸法があります
Ｇ寸法 20 25 30

【２種蓋用】

商品番号 商品名 使用 A B C D 横鉄筋 縦鉄筋 G 箱入数 袋入数 使用原料 荷姿略称
製品厚 E F
17706 ２種蓋150-180 80 78 63 15 30 6・D6 6・D6 30 3,000 300 ＰＰ 手掛160
14526 ２種蓋240-360 85 83 63 20 30 D10 6・D6 35 2,400 240 ＰＰ 手掛160
14827 ２種蓋450 100 98 73 25 30 D10 Ｄ6 30 2,200 220 ＰＰ 手掛160
15299 ２種蓋600 130 128 98 30 30 D10 D6 30 1,700 170 ＰＰ 手掛160

上記は標準寸法を示します。全サイズ共通で下記サイズが選べます。
Ｃ寸法 15 20 25 30
Ｄ寸法 20 25 30 35
Ｇ寸法 25 30 35 40
